Servo-Drive Optionen TAD
Die TAD Servo-Drive Optionen werden auf den analogen Encoder-Stecker eines Servo-Drives gesteckt und festgeschraubt. Die Elektronik im TAD ist beidseitig geschirmt und mechanisch ergibt sich eine stabile Verbindung zum Encoder-Kabel.

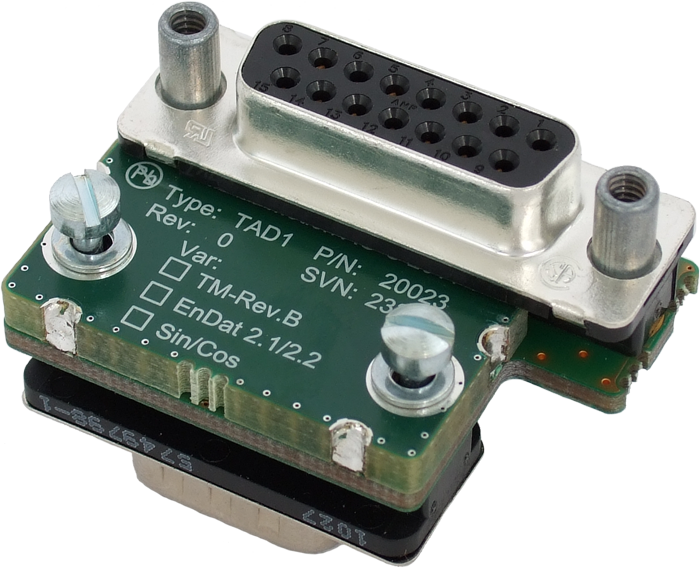

TAD1: Adapter-Stecker
/*=============================================================================================================== Kommentare zur Nutzung / Hinweise zu Anpassungen mit Datumsangabe =================================================================================================================== 2020-07-13: Einfügung Anfrage zur Anzeige Bildunterschrift in Fancybox 2020-02-09: Änderung Platzierung der Bildunterschrift, Entfernung Link-Titel, Einfügung span in figcaption ------------------------------------------------------------------------------------------------------------------- Image Circle Hover Color für Bildelemente - Siehe Datei: "animations_and_effects.scss" --------------------------------------------------------------------------------------------------------------*/ ?>
Adaptiert verschiedene Encoder-Stecker auf die TS- und TSP-Serie Servo-Drives:
Option | Encoder Eingangs-Stecker |
-HS | Heidenhain Sin/Cos |
-HE | Heidenhain EnDat |
-B | Triamec Rev.B Drive |

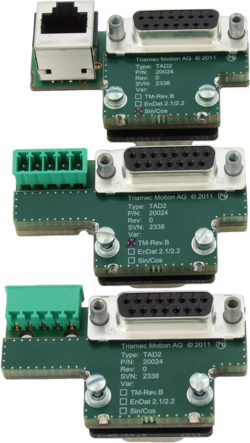

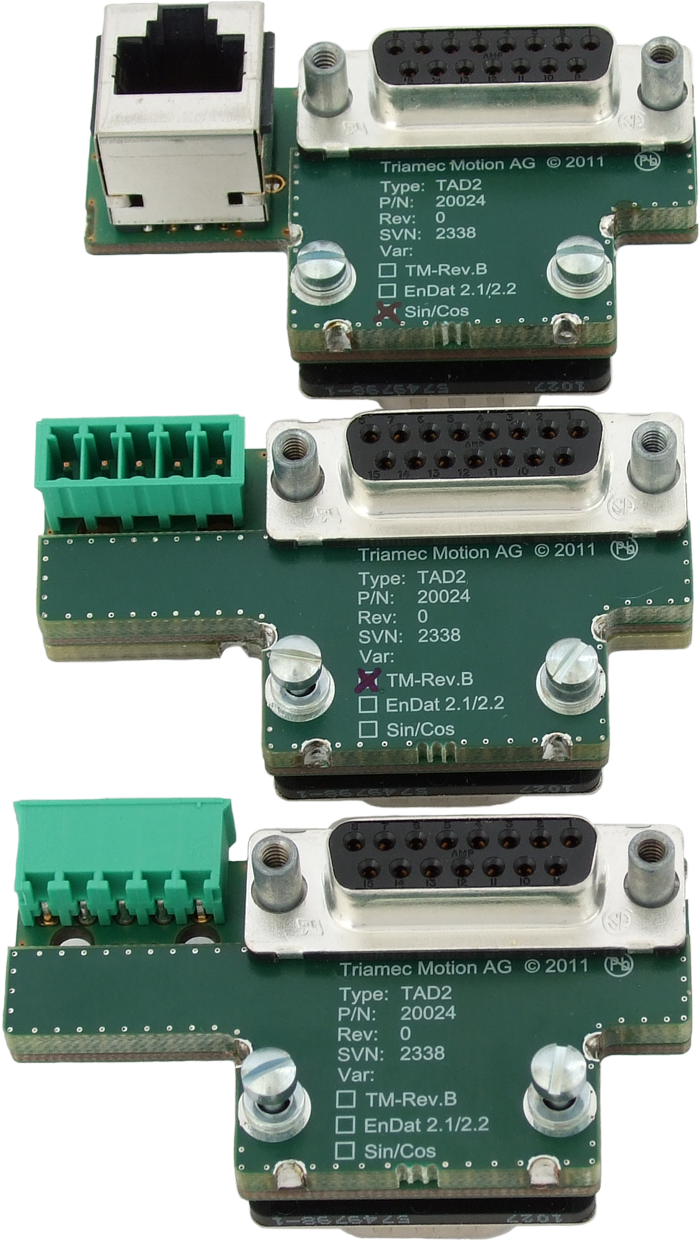

TAD2: Ext-I/O Abzweig-Adapter
/*=============================================================================================================== Kommentare zur Nutzung / Hinweise zu Anpassungen mit Datumsangabe =================================================================================================================== 2020-07-13: Einfügung Anfrage zur Anzeige Bildunterschrift in Fancybox 2020-02-09: Änderung Platzierung der Bildunterschrift, Entfernung Link-Titel, Einfügung span in figcaption ------------------------------------------------------------------------------------------------------------------- Image Circle Hover Color für Bildelemente - Siehe Datei: "animations_and_effects.scss" --------------------------------------------------------------------------------------------------------------*/ ?>
Adaptiert verschiedene Encoder-Stecker auf TS-und TSP-Serie Servo-Drives, wie beim TAD1. Zusätzlich werden die Ext-I/O Signale auf einen eigenen Stecker geführt, siehe Option 2.
Option 1 |
Encoder Eingangs-Stecker |
-HS | Heidenhain Sin/Cos |
-HE | Heidenhain EnDat |
-B | Triamec Rev.B Drive |
Option 2 |
Ext-I/O Stecker |
-RJ | RJ-45, geschirmt (empfohlen) |
-180 | 5 polig, 3.5mm, gerade |
-90 | 5 polig, 3.5mm, abgewinkelt |

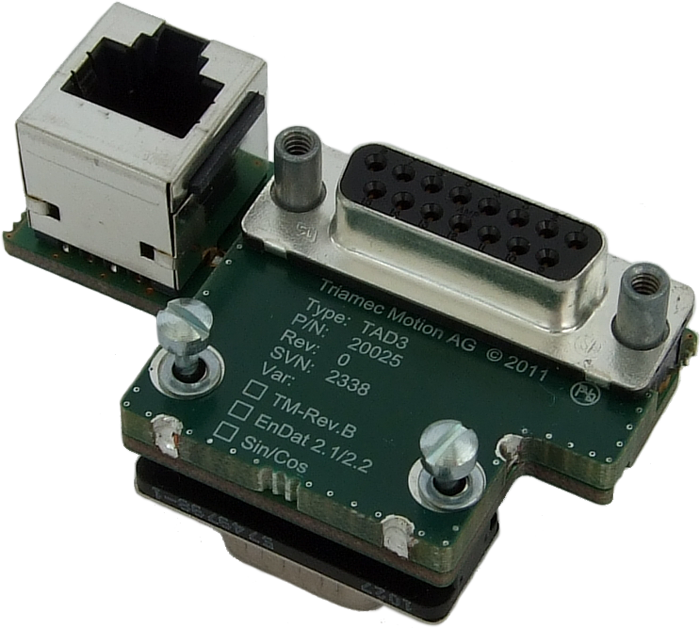

TAD3: Encoder-Splitter
/*=============================================================================================================== Kommentare zur Nutzung / Hinweise zu Anpassungen mit Datumsangabe =================================================================================================================== 2020-07-13: Einfügung Anfrage zur Anzeige Bildunterschrift in Fancybox 2020-02-09: Änderung Platzierung der Bildunterschrift, Entfernung Link-Titel, Einfügung span in figcaption ------------------------------------------------------------------------------------------------------------------- Image Circle Hover Color für Bildelemente - Siehe Datei: "animations_and_effects.scss" --------------------------------------------------------------------------------------------------------------*/ ?>
Adaptiert verschiedene Encoder-Stecker auf TS-Serie Servo-Drives, wie der TAD1. Zusätzlich werden die Sin/Cos-Signale auf einen zweiten Stecker RJ-45 gespiegelt und zwar verstärkt mit 50Ω Ausgangsimpedanz.
Anwendungen:
- Ueberwachung an Pilz PNOZ (Zertifizierung nötig)
- Dual Loop Regelungen
Option | Encoder Eingangs-Stecker |
-HS | Heidenhain Sin/Cos |
-HE | Heidenhain EnDat |
-B | Triamec Rev.B Drive |
TAD4: Analog Eingang
/*=============================================================================================================== Kommentare zur Nutzung / Hinweise zu Anpassungen mit Datumsangabe =================================================================================================================== 2020-07-13: Einfügung Anfrage zur Anzeige Bildunterschrift in Fancybox 2020-02-09: Änderung Platzierung der Bildunterschrift, Entfernung Link-Titel, Einfügung span in figcaption ------------------------------------------------------------------------------------------------------------------- Image Circle Hover Color für Bildelemente - Siehe Datei: "animations_and_effects.scss" --------------------------------------------------------------------------------------------------------------*/ ?>
Hinweis: Zukünftiges Produkt – Verfügbarkeit bitte speziell abklären.
Erweitert einen TS-Servo Drive um einen analogen Eingang. Die Encoder-Signale werden durchgeschlauft, wobei von den Ext-I/O-Signalen nur noch Index-Nr. 0 zur Verfügung steht.
Eigenschaften Analog-Eingang:
- ±10V Eingang
- 16bit, 1Msps, INL 1.5LSB
- Filterung im FPGA
- optionales CM-Filter

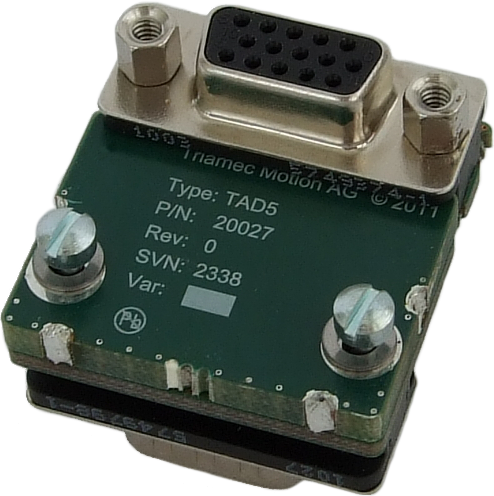

TAD5: Schneller Zähler für Analog-Encoder
/*=============================================================================================================== Kommentare zur Nutzung / Hinweise zu Anpassungen mit Datumsangabe =================================================================================================================== 2020-07-13: Einfügung Anfrage zur Anzeige Bildunterschrift in Fancybox 2020-02-09: Änderung Platzierung der Bildunterschrift, Entfernung Link-Titel, Einfügung span in figcaption ------------------------------------------------------------------------------------------------------------------- Image Circle Hover Color für Bildelemente - Siehe Datei: "animations_and_effects.scss" --------------------------------------------------------------------------------------------------------------*/ ?>
Analoge Encoder können analog bis ca. 500kHz ausgewertet, d.h. interpoliert werden. Bei höheren Frequenzen droht Positionsverlust. Hier hilft der TAD5: Er erlaubt Zählfrequenzen bis 5MHz, rein digital - die Position wird korrekt mitgezählt, jedoch ohne Interpolation. Es tritt kein Positionsverlust auf. Fällt die Frequenz wieder unter 500kHz, wird das Encoder-Signal wieder wie gewohnt interpoliert.
